Trillingen en resonanties isoleren van een warmtepomp buitenunit
De buitenunit van een airconditioning of warmtepomp op een plat dak zorgt vaak voor een geluidsprobleem dat binnen hoorbaar wordt als een brommend of ronkend geluid. Dit geluidsprobleem, contactgeluid, wordt veroorzaakt doordat het dak, en het plafond eronder, in beweging wordt gezet door trillingen van de buitenunit.
Dit stappenplan hoort bij het Trillingsisolatie Set voor het isoleren van contactgeluid veroorzaakt door de buitenunit. Het setje bevat o.a. blokjes trillingsisolatie die ervoor zorgen dat de buitenunit wordt geïsoleert van het dak. Het is van belang dat u het stappenplan én de handleiding aandachtig doorneemt.
-
Trillingsisolatie Set,
Eén set heeft voldoende blokjes Regufoam voor het isoleren 1 buitenunit. De set heeft voldoende tape en kit om meerdere buitenunits te isoleren. U kunt zelf ook blokjes Regufoam maken, heeft u twee buitenunits dan kunt 1 matje Regufoam D300 - 25 mm, art. nr. M0178, los bij kopen. -
Betontegels en/of betonbanden
Er zijn betontegels nodig voor op het dak, daar komen de blokjes Regufoam op met daarop de buitenunit. Staat de buitenunit op holle bigfoots dan heeft u ook betonbanden nodig. De trillingsisolatie plaatst u dan tussen de betontegel en betonbanden in. Zie schetsen op de productpagina.
Stappenplan voor het isoleren van een buitenunit
-
Stap 1: Verwijderen van trillingsisolatie en grind
Heeft u rubberen tegels of andere trillingsisolatie gebruikt? Verwijder dit, maar laat trillingsdempers en bigfoots die geleverd zijn bij de buitenunit zitten. -
Stap 2: Betontegels plaatsen
Controleer of de bigfoots hol zijn of niet. Zo ja, dan heeft u extra betontegels of betonranden nodig, daartussen komen het trillingsisolatie setje. Leg betontegels op het dak waar de buitenunit komt te staan. De betontegels, of betonbanden, zorgen ervoor dat de blokjes Regufoam niet in water komen te liggen. Plaats de betontegels/randen daar waar de draagbalken van het dak zijn, daar is het dak het meest stevig. -
Stap 3: Blokjes trillingsisolatie aanbrengen, de belangrijkste stap!
Als de bigfoots niet hol zijn dan kunt u onder ieder uiteinde van de poten of bigfoots blokjes Regufoam aanbrengen. De buitenunit komt dus met de twee poten (bigfoots) op vier Regufoam blokjes te staan (zie schets hieronder). Zijn de bigfoots wél hol? Gebruik dan een dubbele laag betontegels, of betonranden, en breng hier tussen blokjes Regufoam aan. Controleer of de unit stevig staat door deze wat heen en weer te trekken. Stabiliteit en waterpas is belangrijk om te voorkomen dat de unit kan gaan wiebelen, er mag ook géén speling ontstaan op de leidingen! Controleer dit de komende tijd. -
Stap 4 : Meer blokjes aanbrengen
Merkt u dat er na stap 3 nog steeds een contactgeluid aanwezig is? Plaats dan ook de overige 4 blokjes onder de eerder aangebrachte blokjes. Dit kan nodig zijn wanneer het een heel licht dak is of wanneer trillingen en resonanties uit heel lage frequenties bestaan. Controleer ook nu weer de stabiliteit van de buitenunit en het leidingwerk. -
Stap 5 : Vast kitten en intapen van de blokjes
Is het optimale resultaat bereikt? Kit dan alle blokjes onderling vast en eventueel ook aan de betontegels. Voorzie de blokjes rondom van de meegeleverde tape. Zo is er minder kans op intrekken van vocht wat de levensduur van de blokjes Regufoam ten goede komt.

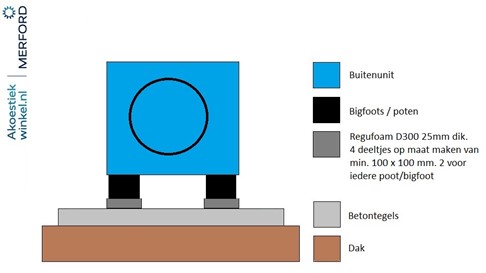

Buitenunit met vlakke bigfoots
Toepassing buitenunit met holle bigfoots
Aandachtspunten
-
Het is niet aan te raden om meer dan 2 blokjes trillingsisolatie op elkaar aan te brengen. De unit kan dan instabiel komen te staan met speling op het leidingwerk als gevolg.
-
Wij hebben geen oplossing voor buitenunits die aan de muur zijn bevestigd.
-
Heeft u geen last van trillingen in uw huis maar van (lucht)geluid afkomstig van de buitenunit, denk dan eens aan een geluiddempende warmtepomp omkasting. Op de DICE pagina kunt via het configuratiemodel zien welke omkasting geschikt is voor uw warmtepomp buitenunit.
Vragen?
Heeft u nog vragen over dit onderwerp, neemt u dan gerust contact met ons op. Wij adviseren u graag!
